波峰焊助焊劑噴嘴既可以完成延續噴涂，也可以被設置成檢測到有電路板經過時才進行噴涂的經濟形式，助焊劑的溶劑成份可以避免由高溫而造成的炸裂故障。

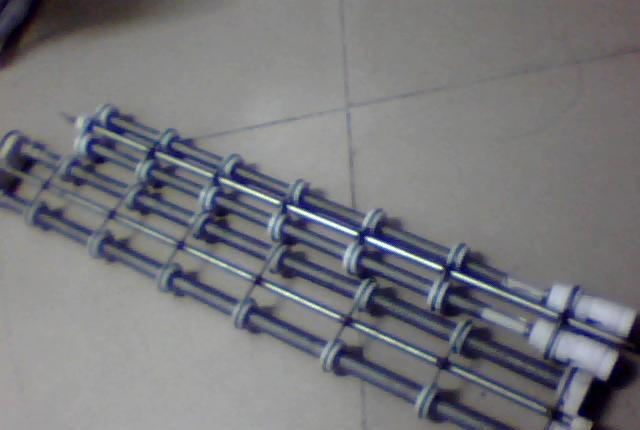

      波峰焊發熱管

　　預熱安裝由發熱管(如圖）構成，電路板在焊接前被預熱，可以削減溫差、防止熱沖擊。預熱溫度在90-120度之間，預熱工夫必需節制妥當，預熱使助焊劑枯燥(蒸發失落個中的水分)并出于活化形態。焊錫溶液在焊錫槽內一直處于活動形態，使噴涌的焊料被波峰外表無氧化層，因?yàn)橛≈瓢搴筒ǚ逯�前處于相對活動形態，所以助焊劑輕易揮發，焊點內不會呈現氣泡。

　　在波峰焊焊接工藝中，助焊劑的溶劑成份在通過預熱器時，將會受熱揮發。從而避免溶劑成份在經過液面時高溫氣化造成炸裂的現象發生，最終防止產生錫粒的品質隱患，待浸錫產品搭載的部品在通過預熱器時的緩慢升溫，可避免過波峰時因驟熱產生的物理作用造成部品損傷的情況發生。

　　在焊點成型過程中波峰焊的注意事項，當PCB進入波峰面前端(A)時﹐基板與引腳被加熱﹐并在未離開波峰面(B)之前﹐整個PCB浸在焊料中﹐即被焊料所橋聯﹐但在離開波峰尾端的瞬間﹐少量的焊料由于潤濕力的作用﹐粘附在焊盤上﹐并由于表面張力的原因﹐會出現以引線為中心收縮至最小狀態﹐此時焊料與焊盤之間的潤濕力大于兩焊盤之間的焊料的內聚力.因此會形成飽滿﹐圓整的焊點﹐離開波峰尾部的多余焊料﹐由于重力的原因﹐回落到錫鍋中
